Passaggio 1. Sollevare la macchina e fissarla con i cavalletti utilizzando i punti di sollevamento designati

Passaggio 2. Rimuovere le ruote (posteriori)

Passaggio 3. Rimuovere i perni di spinta per liberare il rivestimento dal bagagliaio per esporre due dadi da 13 mm che fissano il montante


Passaggio 4. Rimuovere il bullone del montante inferiore da 18 mm per liberare il montante dal gruppo mozzo

Passaggio 5. Premere verso il basso sull'assemblaggio del mozzo per rimuovere la molla

Passaggio 6. Rimuovere i bulloni superiori del montante da 13 mm e rimuovere il montante

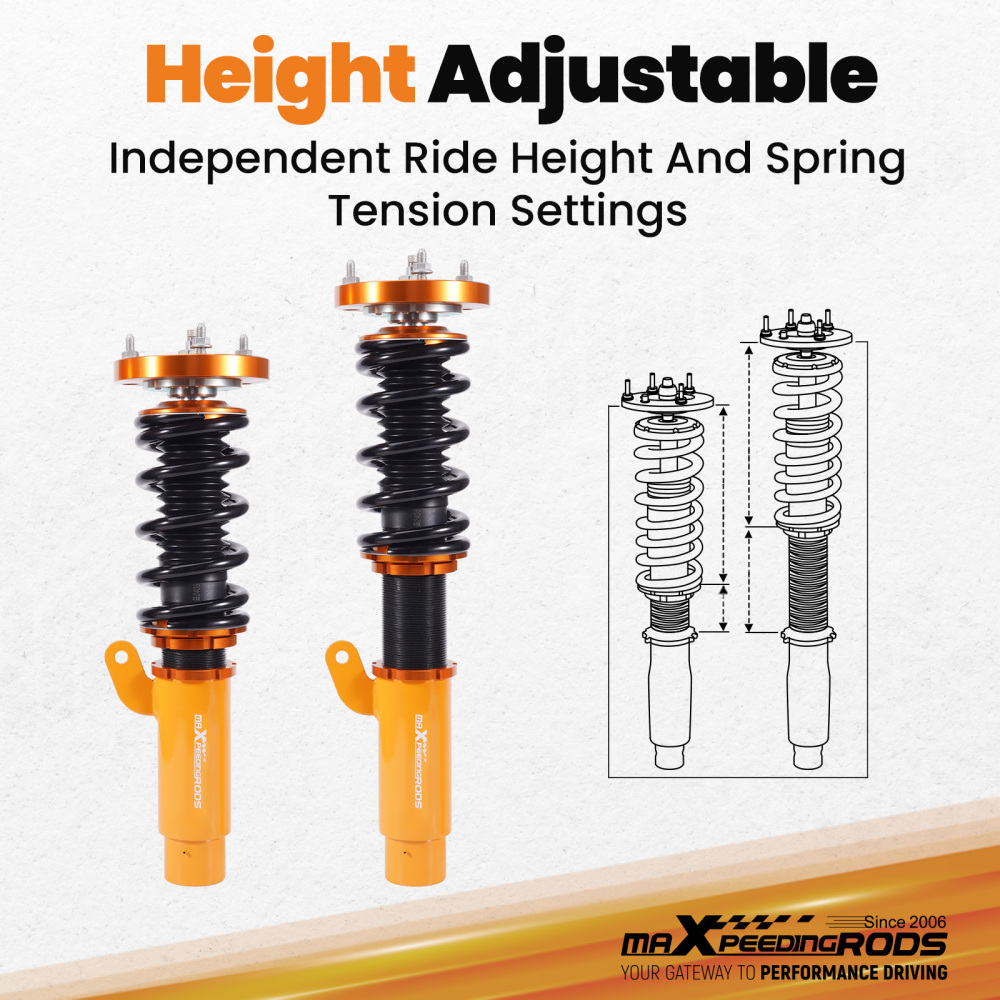

Passaggio 7. Ripetere per il lato opposto e preparare i montanti con le impostazioni di smorzamento e l'altezza corrispondenti, nonché i supporti a molla

Passaggio 8. Riutilizzare il cuscinetto elastico superiore e posizionare la rondella fornita alla base della posizione di montaggio della molla

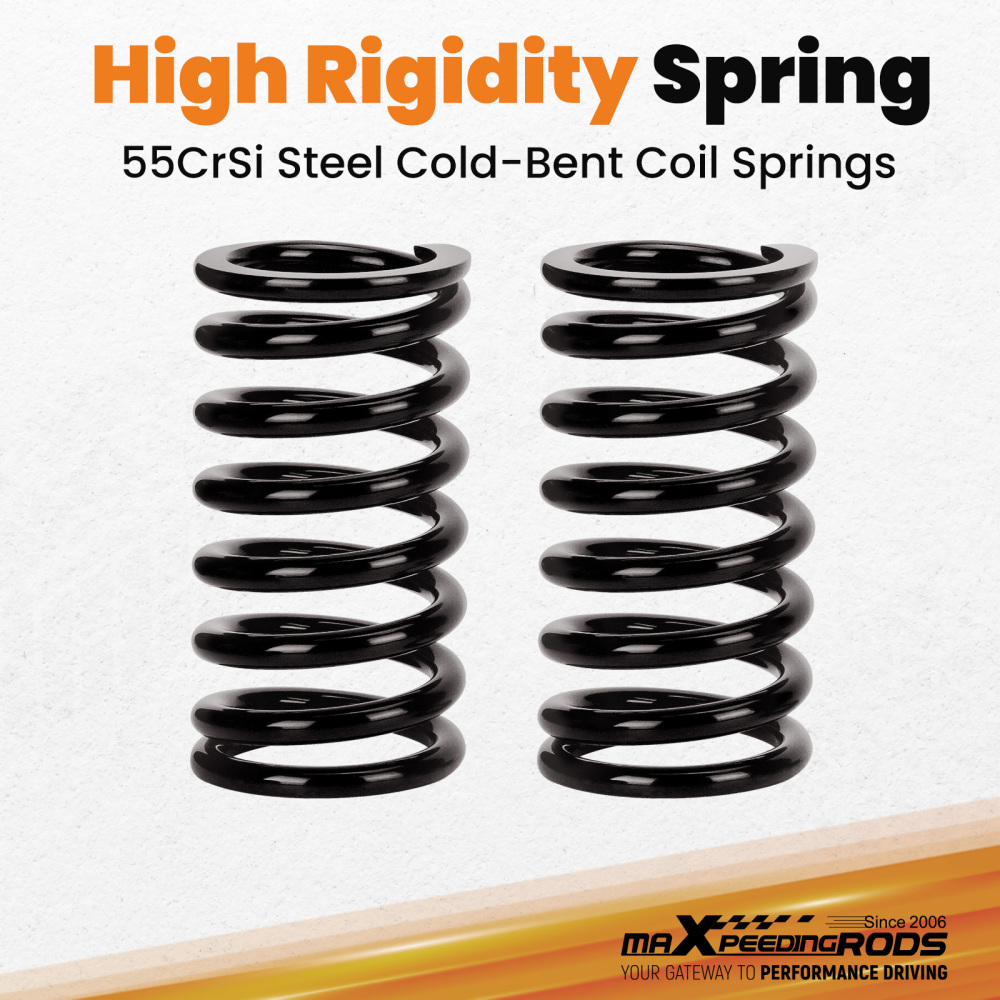

Passaggio 9. Premere verso il basso sul gruppo del mozzo e inserire la nuova molla e la base.

Passaggio 10. Fissare la base della molla con la rondella della piastra e il bullone

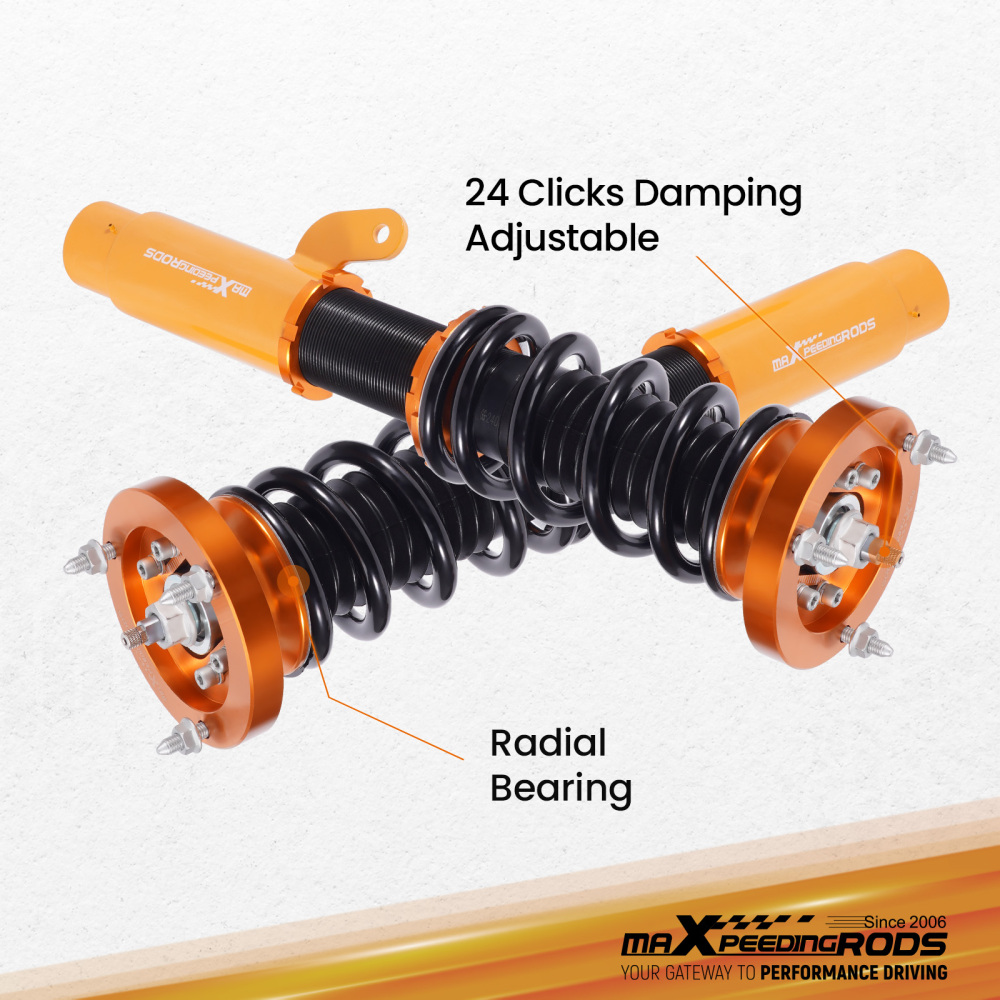

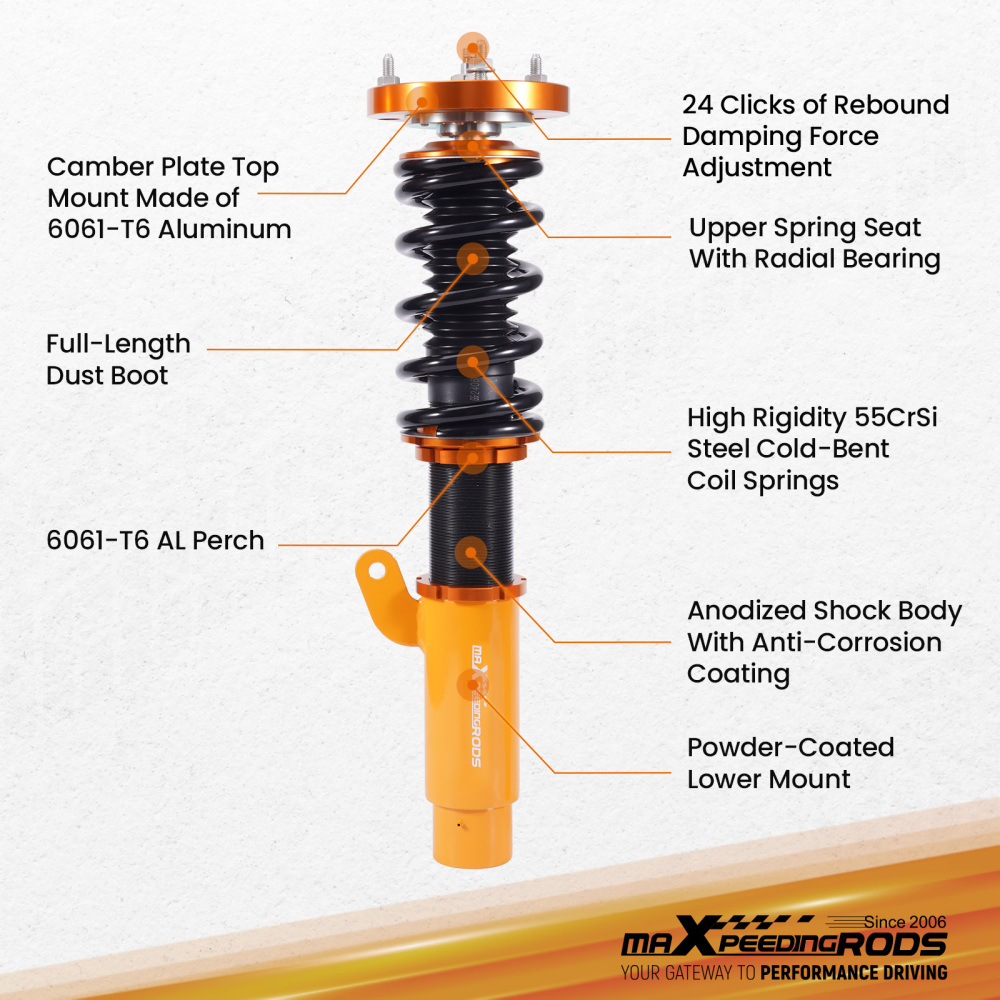

Passaggio 11. Ricordarsi di impostare lo smorzamento con regolazione sulla parte superiore del montante con clic udibili.

Passaggio 12. Fissare il nuovo montante con bulloni superiori da 13 mm nello spazio di montaggio nel bagagliaio e utilizzare il martinetto per sollevare il gruppo mozzo per fissare il bullone inferiore da 18 mm

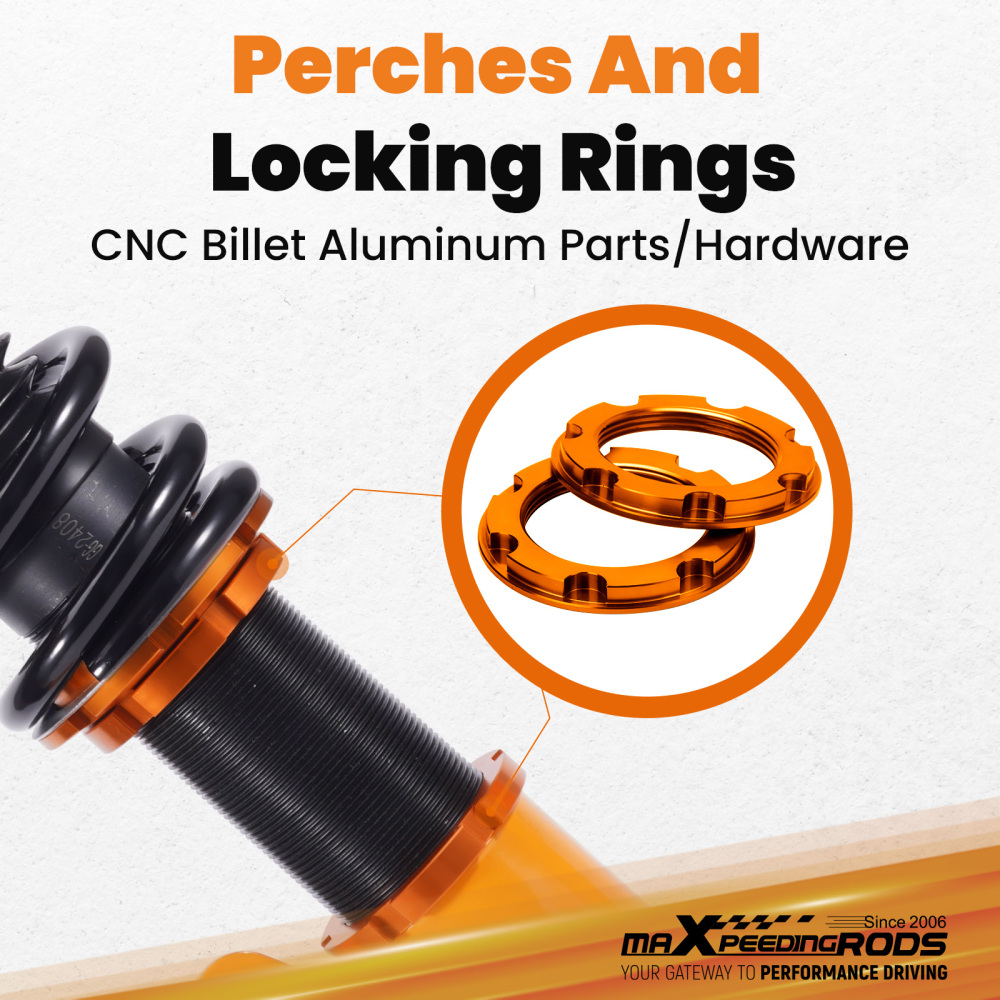

Passaggio 13. Stringere tutti i collari (sul montante e sulla base della molla) con le chiavi fornite per garantire il mantenimento delle impostazioni

Passaggio 14. Sollevare il cofano e rimuovere la ruota anteriore per accedere al montante e ai bulloni rimuovere il collegamento della barra antirollio con presa da 16 mm

Passaggio 15. Rimuovere il bullone del montante inferiore da 18 mm per rilasciare il gruppo mozzo dal montante

Passaggio 16. Rimuovere i 2 dadi superiori del montante da 13 mm per rilasciare il montante e rimuoverlo dall'auto


Passaggio 17. Posizionare il nuovo coilover in posizione all'interno del mozzo e utilizzare il jack per riportare il coilover e il gruppo mozzo nella posizione di fabbrica

Passaggio 18. Posizionare la staffa di collegamento della barra antirollio nella posizione corretta sul coilover e inserire il collegamento della barra antirollio fissandola con il dado di serie

Passaggio 19. Fissare il gruppo mozzo con un bullone del montante da 18 mm e serrare

Passaggio 20. Riposizionare i dadi da 13 mm del cappello superiore per fissare la parte superiore del coilover

Passaggio 21. Stringere tutti i collari di regolazione, sostituire le ruote e abbassare l'auto.
